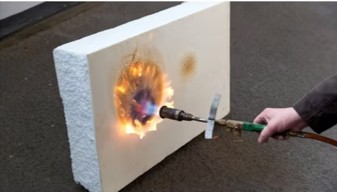

목조지붕 화재 지연 테스트
테스트 조건
- 테스트장소: 독일 Wiesloch
- 화염온도: 1,200°C (Propane burner)
- 테스트 FlamEL Akusta: 2.5mm Film
테스트 결과
- 표면온도를 200°C로 낮춤
- 하부 스티로폼 손상이 최소화
- Akusta 시트 합판은 4분 이상 구조 유지
현장 화재 지연 테스트
목조계단 화재 지연 테스트
테스트 조건
- 계단소재: Hard Plywood board 25mm
- 계단수: 9 steps
- 계단크기: 가로 1.23m X 세로 17cm (각 단)
- 화염원: 35kg Isopropanol / 화염온도: 900°C
- 온도측정위치: 4번째 단 상부
테스트 결과
- 화재 진압 및 대피를 위한 충분한 시간 확보 가능
| 시간 (m:s) | 일반 | Akusta Sheet 3.0mm |
|---|---|---|
| 0:45 | 표면온도 100°C | 표면온도 9°C |
| 1:10 | 표면온도 200°C | 표면온도 9°C |
| 1:33 | 표면온도 300°C | 표면온도 11°C |
| 2:00 | 붕괴시작 | 표면온도 12°C |
| 2:25 | 계단 위 이동 불가 | 표면온도 15°C |
| 3:30 | 완전 붕괴 | 표면온도 22°C |
| 14:10 | - | 표면온도 55°C |
목조계단 화재 지연 테스트 (MDR)
테스트 조건
- 주관사: 독일 MDR 방송 (언론사)
- 2개의 동일한 계단에 화재를 일으킨 뒤 적외선 카메라로 비교 촬영
테스트 결과
- 화재 진압 및 대피를 위한 충분한 시간 확보 가능
| 시간 (m:s) | 일반 | Akusta Sheet 3.0mm |
|---|---|---|
| 0:38 | 유독가스 발생 | 장갑 없이 계단 만질 수 있는 수준 |
| 0:50 | 5번 계단까지 확산 | - |
| 3:35 | 표면온도 63.8°C | 표면온도 18.6°C |
| 3:47 | 표면온도 86.7°C | 표면온도 29.2°C |
| 4:05 | 표면온도 123.5°C | 표면온도 16.0°C |
| 4:35 | 표면온도 223.4°C | 표면온도 21.3°C |
| 11:30 | 완전 붕괴 | 표면온도 159.6°C |

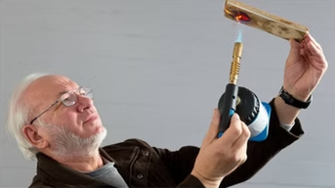

불연성 플라스틱 필름 기술 테스트
테스트 조건
- 주관사: 독일 Frankfurter Allgemeine (언론사)
- 테스트 대상: FlamEL Akusta 4mm Sheet
- 화염 온도: 최대 1200°C
테스트 결과
- 최대 1200도까지 견디고 불이 붙지 않음
- 고온 접촉 시 표면 변색/그을음은 있으나 필름 연소/용융 없음
- 다양한 표면에 강하게 부착되며 고온에서도 손상 없음
- 기존 할로겐계 방화 소재 대비 안전성과 무독성 측면 장점 확인

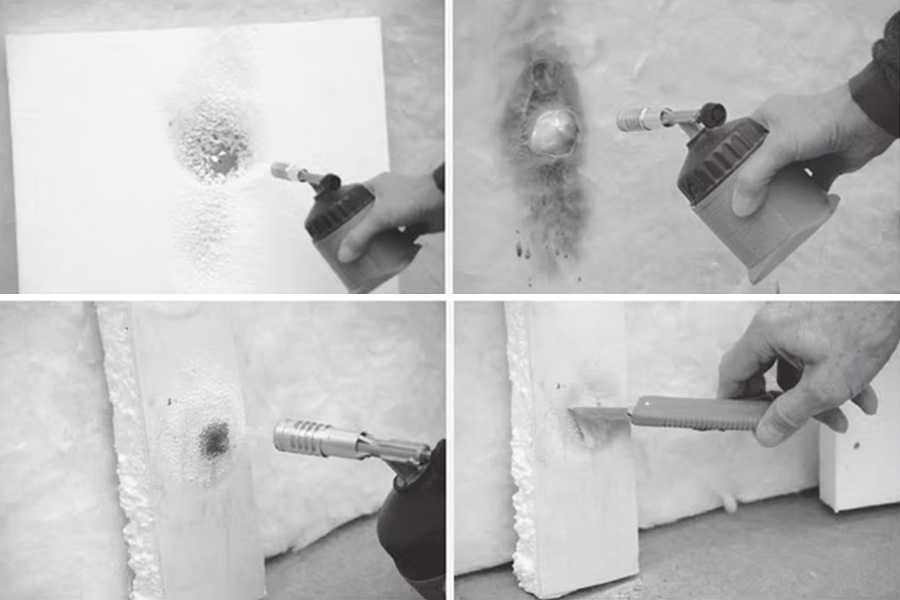

난연 성능 테스트
테스트 조건
- 테스트 대상: FlamEL Akusta Sheet
- 온도: 최대 250°C
테스트 결과
- Akusta 필름 적용 시 직접 화염 노출에도 뚫리지 않음
- 연소 중 연기 배출이 적고 연기 밀도 감소
- 목재·금속·플라스틱·폼 등 다양한 기판에 성공적으로 적용
- 건축, 차량, 선박, 항공기, 섬유, 가구 분야 적용 가능성 확인
배터리 격벽 난연 성능 테스트 (화재 전이 방지)
테스트 조건
- 테스트 대상: FlamEL Akusta Sheet
- 화염 노출시간: 10분
테스트 결과
- 시험 PASS (화염 노출 시간:10분/ 배면 온도: <300℃)
- 직접 화염 노출에도 소재가 뚫리지 않으며 화재 저항성이 우수함
- 배면 화재 손상이 거의 없음
- 연소 중 연기 배출이 적어 유해성 저감
- 배터리 케이스 내부 구성요소 보호 가능성 확인
